數控外圓磨床的簡單介紹:
       數控外圓磨床的應用是非常廣泛的,它在汽車、摩托車、空壓機、軸承、軍工、航空、航天等這些行業中,都能夠使用到,主要是用來進行零件的批量加工。其主要特點為通用性好、模塊程度化高、精度和剛性高,以及工作效率高。
       數控外圓磨床,它主要是由床身、工作臺、砂輪架、頭架以及尾架等部分組成的。
       床身:采用了大圓孔筋板,因此磨床剛性好,能夠長時間使用。
       工作臺:分為上、下臺面,由伺服電機直接帶動滾珠絲杠進行移動, 運動平穩可靠。
       砂輪架:其線速度一般是小于35m/s,且磨削效率比較高。它的運動直接是由伺服電機    和滾珠絲杠進行拖動,其小分辨率可達0.0005mm。
       頭架:通過電機變頻調速、皮帶輪來讓撥盤進行轉動,速度為40—500r/min,,能夠?qū)崿F(xiàn)分段無極變速,以便能夠適應不同直徑、材料的工件進行磨削,以便滿足不同的要求。
       端面量?jī)x與徑向量?jī)x:主要作用是讓磨削工件能夠穩定到達所要求的位置上,其尺寸分散度可達0.003mm以下。

數控外圓磨床技術參數:

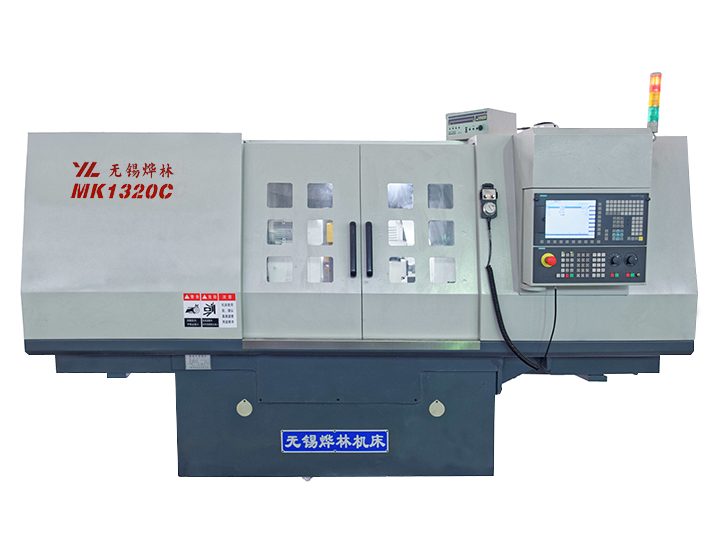

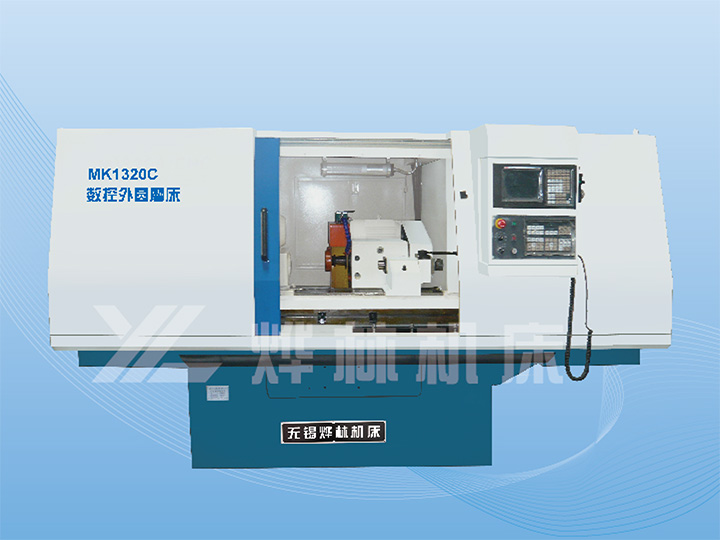

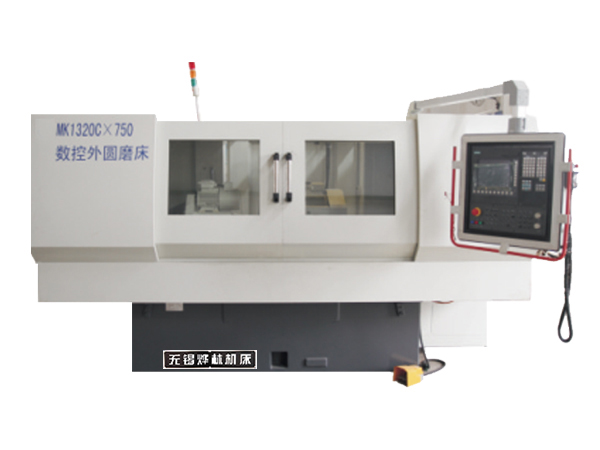

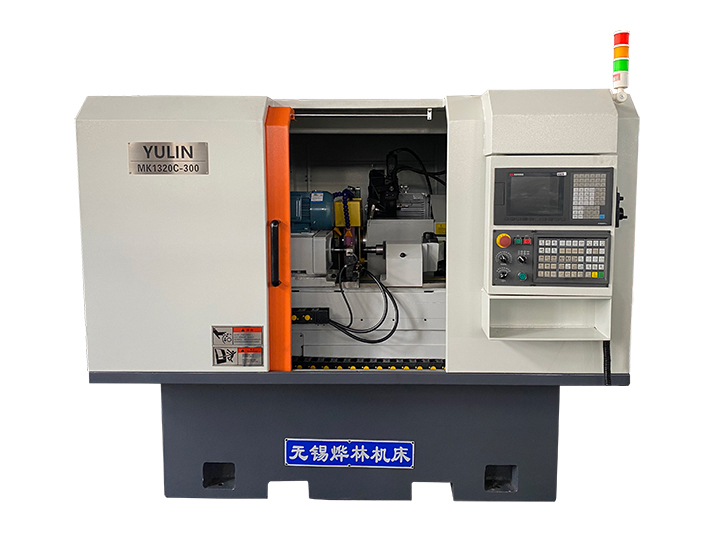

技術參數 型號 MK1320C MK1332C MK1350
規格 500 750 750 1000 1500 2000 1500 2000 3000
大磨削直徑 外圓 mm 200 200 320 320 320 320 500 500 500
小磨削直徑  外圓 mm 5 6 8 8 8 8 25 25 25
大磨削長度 外圓 mm 500 750 750 1000 2000 3000 1500 2000 3000
大工件重量 Kg 50 50 150 150 150 150 1000 1000 1000
中心高 mm 125 125 180 180 180 180 270 270 270
工作臺回轉角度順時針 4?-7? 4?-7? 3?-6? 3?-6? 3?-5? 2?-3? 2?-3? 2?-3? 2?-3?
分辨率 mm 0.01  0.01 0.01 0.01 0.01 0.01 0.01 0.01 0.01
工作臺移動速度 m/min 0.01-5 0.01-5 0.01-5 0.01-5 0.01-5 0.01-4 ≥3/≤0.1 ≥3/≤0.1 ≥3/≤0.1
工作臺大移動量 mm 520 770 780 1080 1580 2080 1500 2000 3000
外圓砂輪規格 mm Ø400*40
*Ø127
Ø400*40
*Ø203
Ø600*75
*ø305
Ø600*75
*ø305
Ø600*75
*ø305
Ø600*75
*ø305
Ø750*75
*ø305
Ø750*75
*ø305
Ø750*75
*ø305
砂輪線速度 m/s 40 40 40 40 40 40 35 35 35
砂輪架快速進退量 mm 50 50 50 50 50 50 100 100 100
機床總功率 Kw 12 12 32   8.975 8.975 21.77 21.77 21.77
機床外形尺寸 cm 270*190
*180
320*190
*180
360*181
*15
422*181
*152
461*181
*152
590*167
*165
625*230
*165
890*230
*165
970*230
*165
機床重量 Kg 2600 3200 3700 4000 4300 5900 12000 13000 19000
工作精度 圓度 外圓 μm 1.2 1.2 2.5/2.5 2.5/2.5 2.5/2.5 2.5/2.5 2.5 2.5 2.5
縱截面上一致性 外圓 μm 5 5 8/10 8/10 8/10 8/10 8 8 8
表面粗糙度 外圓/內圓Ra μm 0.32 0.32 0.32/0.63 0.32/0.63 0.32/0.63 0.32/0.63 0.4 0.4 0.4
