主要用途:
       數控端面外圓磨床是斜砂輪架斜向切入進給的磨床,砂輪軸線與工件軸線成30°的夾角,主要用于磨削帶肩胛的軸類零件的端面和外圓,適宜于大批大量生產的車間使用。也可作為一般外圓磨床的用途,磨削圓柱形成或圓錐形的回轉體工件。

結構特征:
       1. 機床采用FANVC Serie O-GCD有兩個數控座標軸和兩套伺服電機分別驅動砂輪架(X軸)和修整器(W軸)進給,以及修整進給后的砂輪補償??刂撇倏v臺位于機床右前方,面板上有座標值顯示器和操作鍵,用輸入方式將加工工序的磨削尺寸,磨削循環和磨削條件等參數送入存儲器中,能自動進行循環磨削,亦可用手動調整操作。
       2. 工件尺寸控制有帶量儀自動磨削和不帶量儀的自動磨削兩種方式,自動測量裝置可按用戶需要特殊訂貨供應。
       3. 砂輪線速度為45m/s。砂輪主軸軸承采用長套筒裝拆式的動靜壓軸承。
       4. 砂輪架后部裝有仿型修整器。能自動按靠模板形狀修整出磨削端面和外圓工件的成形砂輪。
       5. 在自動磨削端面、外圓之前,工件能自動作微量的軸向移動,有對刀裝置保證每件端面處于同一位置。
       6. 機床除切入磨外還具有縱磨,工作臺借助液壓油缸作往復運動,也可手搖傳動。
       7. 工件、砂輪、油泵、冷卻泵均有單獨電機驅動,液壓元件裝于獨立油箱內,各進給傳動部位既可機動也可手動,電氣與液壓系統性能穩定、可靠,機床使用與維修方便。

技術參數:

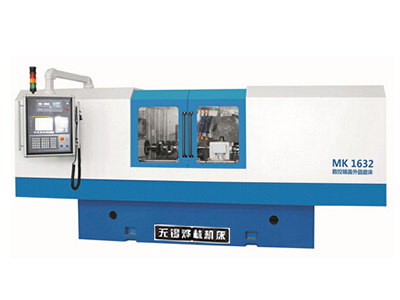

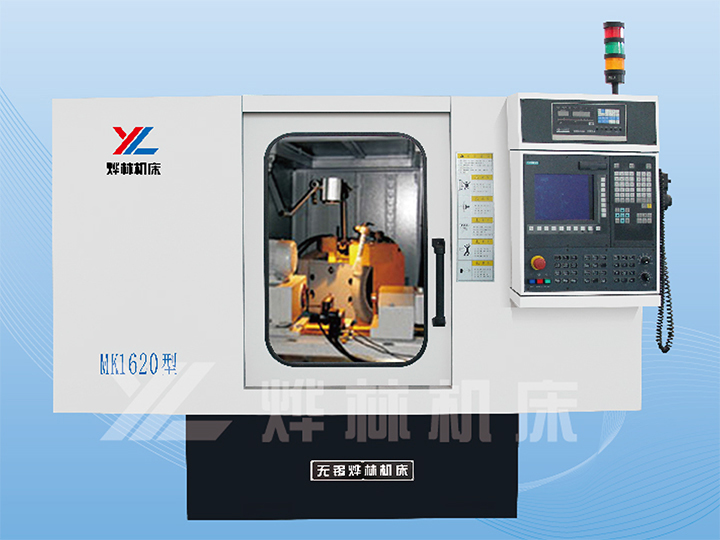

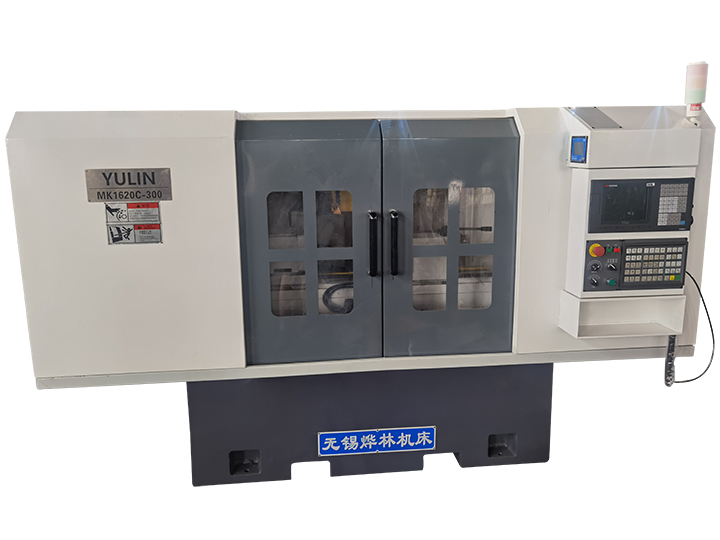

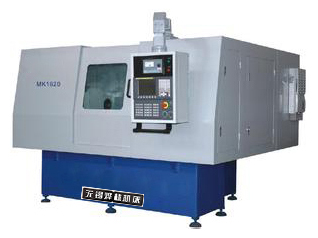

技術參數 型號 MK1620C MK1632C
規格 500 750 750 1000
大磨削直徑 外圓 mm 5-200 5-200 8-320 8-320
大磨削長度 外圓 mm 500 750 750 1000
大工件重量 Kg 50 50 150 150
中心高 mm 125/135 125/135 180 180
工作臺回轉角度順時針 3? 3? 3? 3?
工作臺回轉角度逆時針 6?   5? 6? 6?
工作臺移動速度 m/min 0.01-5 0.1-5 0.1-5 0.1-5
分辨率 mm 0.01 0.01 0.01 0.01
工作臺大移動量 mm 520 770 780 1080
外圓砂輪規格 mm Ø500*50*Ø203 Ø500*50*Ø203 Ø600*75*ø305 Ø600*75*ø305
砂輪線速度 m/s 40 40 40 40
砂輪架快速進退量 mm 50 50 50 50
機床總功率 Kw 13.5 15 32 32
機床外形尺寸 cm 270*190*180 320*190*180 360*181*15 422*181*152
機床重量 Kg 2600 3200 4500 5600
工作精度 圓度 外圓 μm 1.2 1.2 2.5/2.5 2.5/2.5
縱截面上一致性 外圓 μm 5 5 8/10 8/10
表面粗糙度 外圓/內圓Ra μm 0.32 0.32 0.32/0.63 0.32/0.63
