主要用途：

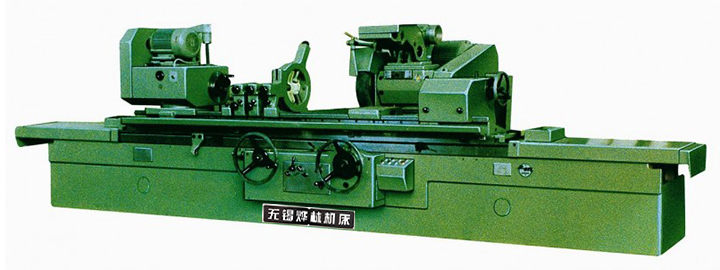

本機床適用于磨削IT6—1T7級精度的圓柱形或圓錐形回轉體工件的圓或內孔，適用于單件小批生產的場合。
本系列機床有1500、2000、3000mm三種不同長度的頂尖距，供用戶選用。

結構特征：
a、機床工作臺的縱向移動可由液壓無級變速傳動，也可用手輪傳動。砂輪架橫向進給可由液壓作微量白動周期進給和快速進退，也可用手輪實現粗、細兩種進給。
b、工件、砂輪、油泵和冷卻泵分別以單獨的電機驅動。

主要技術規格及參數：

主要規格：

最大磨削直徑×最大磨削長度

φ500×1500、φ500×2000、φ500×3000mm

加工范圍：

中心高	270mm
頂尖距	1500mm、2000mm、3000mm
可磨外圓直徑  用中心架	最小φ25mm當砂輪較大直徑時、最大φ200mm
不用中心架	最小φ25mm當砂輪較大直徑時、最大φ500mm
可磨內圓直徑	最小φ30mm、最大φ200mm
用尾架上修整時最大磨削長度	1250mm、1750mm、2750mm
內圓最大磨削長度 （當內圓砂輪直徑大于100mm時）	320mm
工件最大重量	1000Kg

砂輪架：

體座最大回轉角度	順時針30°，逆時針：0°
絲桿上最大移動量	250mm
快速進退量	100mm
主軸轉速	高速1330r/min、低速665r/min
砂輪線速度	35m/s
進給手輪一轉移動量	粗4mm
	細0.5mm
進給手輪一格移動量	粗0.02mm
	細0.0025mm
最小周期進給量	粗0.02mm；細0.0025mm
砂輪直徑	最小400mm
	最大500mm
砂輪架自動周期進給	有
砂輪架自動切入進給	無
砂輪修整自動補償	無

內圓磨具：

砂輪尺寸	砂輪線速度（m/s）	主軸轉速（r/min）
φ30×25×φ10	15.7	10000
φ40×25×φ13	20.9	10000
φ50×25×φ13	26.2	10000
φ70×25×φ20	22.0	6000
φ90×25×φ20	28.3	6000
φ110×40×φ32	24.2	4200
φ125×50×φ32	27.5	4200
φ150×32×φ32	23.6	3000
φ175×32×φ32	27.5	3000

機床外形尺寸和凈整：

長×寬×高	5320（6090、10240）×2680×1560
凈重（Kg）	8600、9900、11350

機床裝箱尺寸和毛重：

長×寬×高	5150（5920、8200）×2750×2200
毛重（Kg）	11200、13000、17350
